一.概况

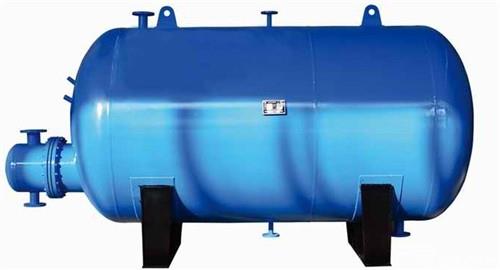

RV系列新型容积式换热器系系建设部建筑设计院在吸取RV-02系列容积式换热器优点的基础上进行重大改进的新型容积式换热器。经机械电子工业部华北工业锅炉测试中心站测试，各项热力性能及综合指标均处国内同类产品地位；在一般工业及民用建筑的热水供应系统中得到广泛的应用。

二.性能特点

1、热媒和被加热水流速得到了较大提高，传热系数得到了大幅度的提高；

2、换热充分，汽-水换热时能将凝结水的出水温度降至约50℃，简化了换热系统，可以更加有效的节能；

3、冷水区小，容积利用率高；

4、罐体占地面积少，抽出管束所需空间小，而且只需单方向抽管，减少了维修空间。节省投资；

5、保持了容积式换热器注水量大，被加热水侧压头损失小（≤（0.003MPa））的优点，有利于系统；令热水压力平衡。

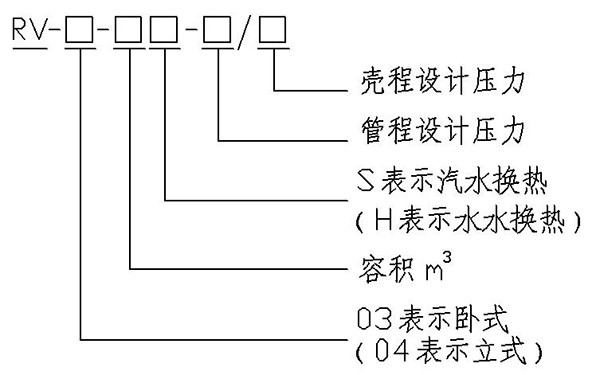

三.型号说明

型号示例：

RV-03- 1.5S0.4/0.6表示容积是1.5m3，热媒为饱和蒸汽，管程设计压力为0.4MPa，壳程设计压力为0.6Mpa的卧式新型容积式换热器

四.工作原理

1、提高热媒与被加热水的流速，使热媒与被加热水的换热由层流换热转变为絮流换热；

2、充分利用罐体内初次加热时冷，热水密度差，使其形成自然循环，将罐体底部的冷水加热。

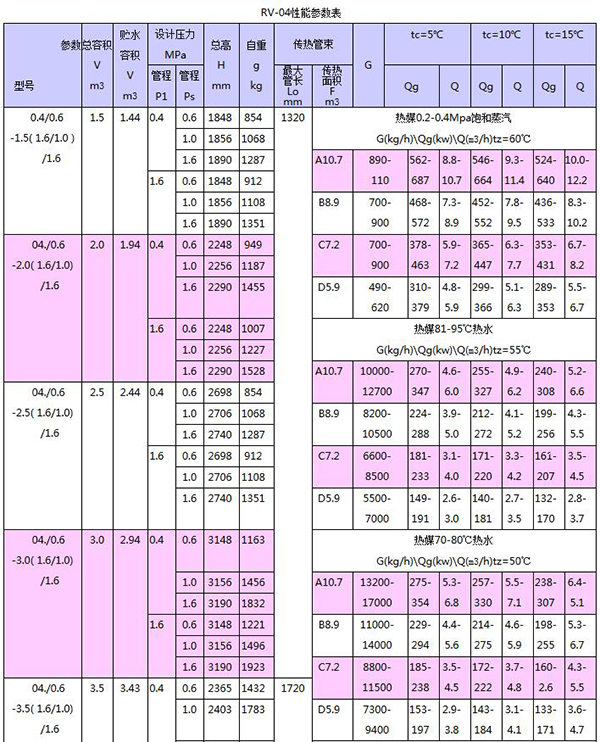

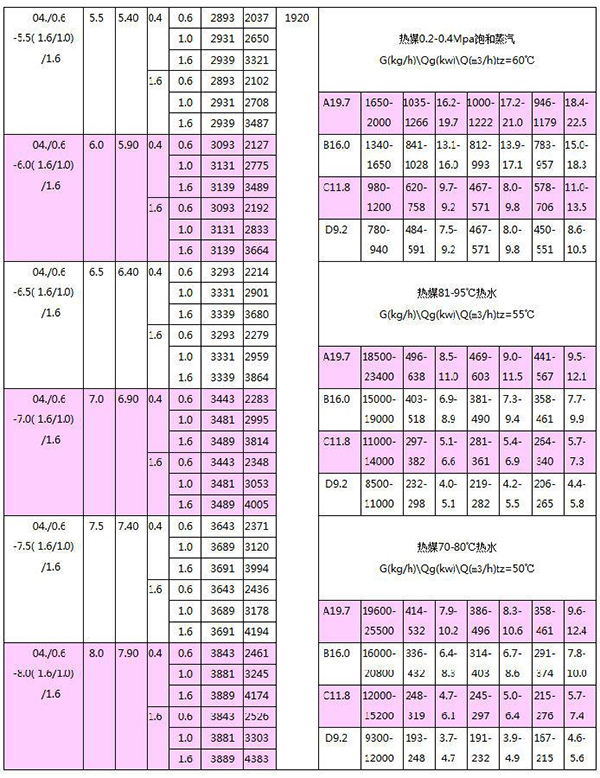

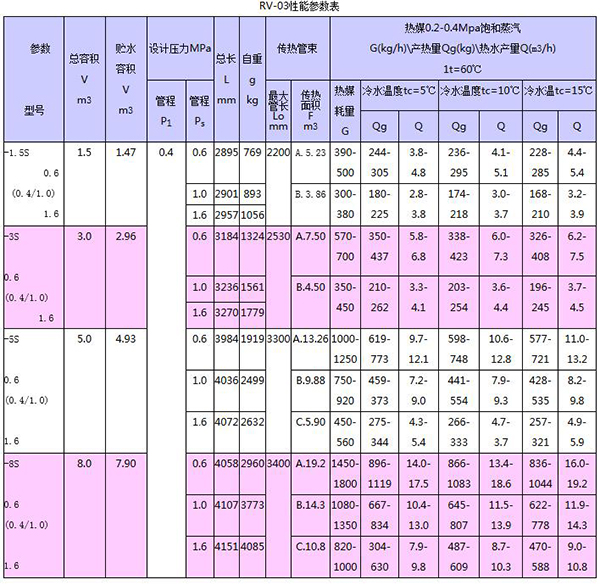

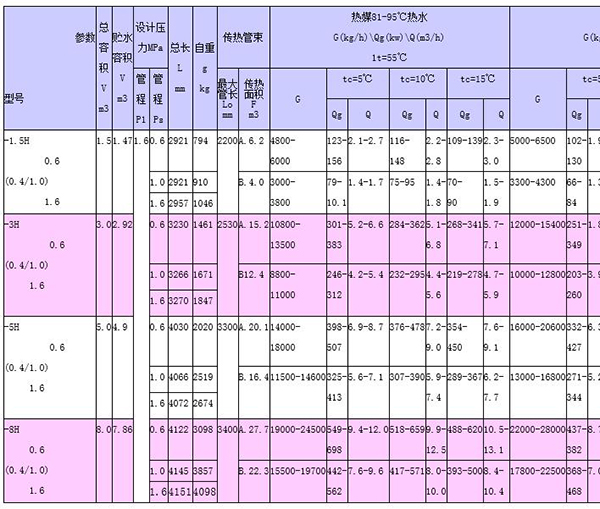

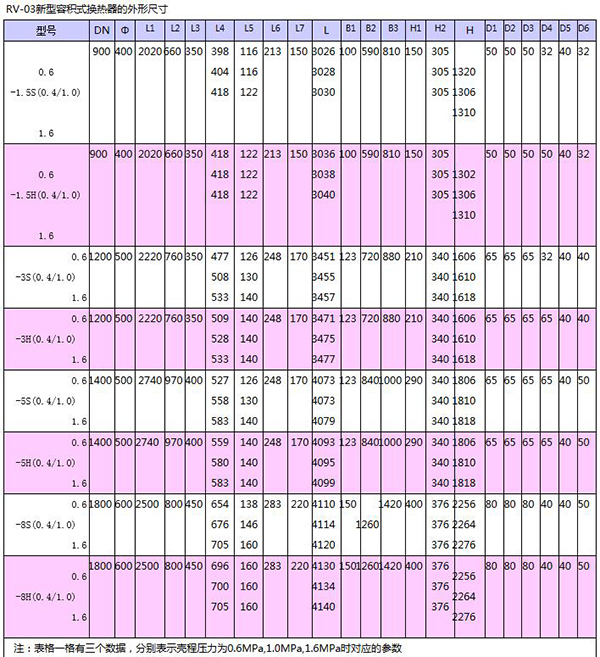

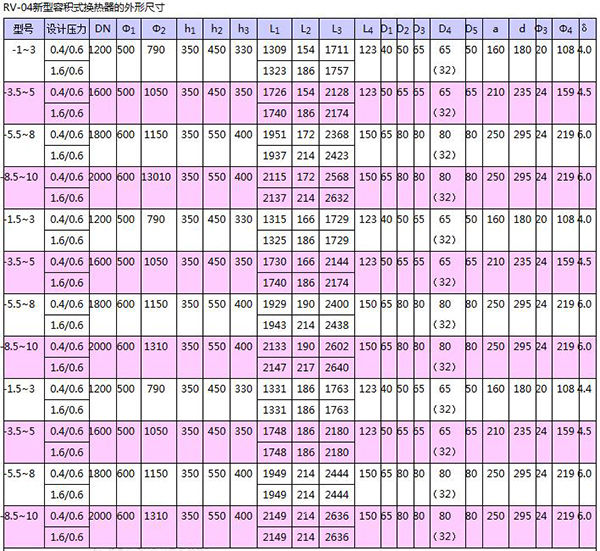

五.技术参数
